OCR AI 자동맵핑 알고리즘 (Google Vision API, tkinter)

🟪 개요

OCR AI 가 인식한 텍스트의 좌표 값이 반환됨을 알게 되었다.

1. 이를 이용해 관리자 입장에서 텍스트를 인식할 영역 좌표를 미리 저장해 둔뒤,
2. OCR AI가 인식한 테스트의 좌표 값들의 중앙 값을 계산하여
3. 미리 저장된 좌표들 중 어느 좌표 중앙 값에 있는지 계산하면

자동 맵핑이 가능할 것 같았다.

위는 Google Vision API를 돌렸을 때 결과 값이다.

이렇게 접수번호로 추출할 영역(초록색 좌표 값)을 미리 "접수번호" 필드로 저장해놓고,

Google Vision API가 인식한 텍스트 좌표값의 중앙 값(보라색 좌표 값)이 추출할 영역 안에 들어 있으면

자동으로 "접수번호"필드에 저장이 될 것이다.



아래는 구현 코드이다.

🟪 좌표 추출 코드(Python GUI tkinter 라이브러리 사용)

import tkinter as tk
from tkinter import filedialog, simpledialog
from PIL import Image, ImageTk
import json

# === 설정 ===
image_path = "이미지경로"
img = Image.open(image_path)
boxes = []  # 저장될 필드 정보
start_x = start_y = 0
rect_id = None

# === 이벤트 핸들러 ===
def on_mouse_down(event):
    global start_x, start_y, rect_id
    start_x, start_y = canvas.canvasx(event.x), canvas.canvasy(event.y)
    rect_id = canvas.create_rectangle(start_x, start_y, start_x, start_y,
                                      outline='blue', width=2, fill='#CCEEFF', stipple='gray50')

def on_mouse_drag(event):
    if rect_id:
        curr_x, curr_y = canvas.canvasx(event.x), canvas.canvasy(event.y)
        canvas.coords(rect_id, start_x, start_y, curr_x, curr_y)

def on_mouse_up(event):
    global rect_id
    end_x, end_y = canvas.canvasx(event.x), canvas.canvasy(event.y)

    field = simpledialog.askstring("필드명 입력", "이 박스의 필드명은?")
    if field:
        box = {
            "top_left": [int(start_x), int(start_y)],
            "top_right": [int(end_x), int(start_y)],
            "bottom_left": [int(start_x), int(end_y)],
            "bottom_right": [int(end_x), int(end_y)]
        }
        boxes.append({"field": field, "box": box})
        canvas.create_text(start_x + 5, start_y - 10, text=field, anchor="nw", fill="red")

    rect_id = None

# === 저장 ===
def save_json():
    if not boxes:
        print("❌ 저장할 박스가 없음")
        return
    output = {item['field']: item['box'] for item in boxes}
    with open("field_template_boxes.json", "w", encoding="utf-8") as f:
        json.dump(output, f, ensure_ascii=False, indent=2)
    print("✅ field_template_boxes.json 저장 완료!")

# === Tkinter 기본 설정 ===
root = tk.Tk()
root.title("OCR 필드 지정기 (Tkinter with Scroll)")

frame = tk.Frame(root)
frame.pack(fill="both", expand=True)

canvas = tk.Canvas(frame, width=1000, height=800, bg='white', scrollregion=(0, 0, img.width, img.height))
canvas.pack(side="left", fill="both", expand=True)

hbar = tk.Scrollbar(frame, orient="horizontal", command=canvas.xview)
hbar.pack(side="bottom", fill="x")
vbar = tk.Scrollbar(frame, orient="vertical", command=canvas.yview)
vbar.pack(side="right", fill="y")
canvas.configure(xscrollcommand=hbar.set, yscrollcommand=vbar.set)

img_tk = ImageTk.PhotoImage(img)
canvas.create_image(0, 0, anchor="nw", image=img_tk)

canvas.bind("<ButtonPress-1>", on_mouse_down)
canvas.bind("<B1-Motion>", on_mouse_drag)
canvas.bind("<ButtonRelease-1>", on_mouse_up)

save_btn = tk.Button(root, text="💾 JSON 저장하기", command=save_json)
save_btn.pack(pady=10)

root.mainloop()

결과 예시(field_template_boxes.json)

{
  "접수번호": {
    "top_left": [
      361,
      295
    ],
    "top_right": [
      625,
      295
    ],
    "bottom_left": [
      361,
      339
    ],
    "bottom_right": [
      625,
      339
    ]
  },
  "성명": {
    "top_left": [
      360,
      339
    ],
    "top_right": [
      624,
      339
    ],
    "bottom_left": [
      360,
      386
    ],
    "bottom_right": [
      624,
      386
    ]
  },
}

🟪 Google Vision API (OCR AI)를 활용한 Field 자동 맵핑 구현 코드

import requests
import base64
import json
import os
from dotenv import load_dotenv

# .env 파일 읽기
load_dotenv()

# 1. API Key
API_KEY = os.getenv('VISION_API_KEY')

# 2. API URL
VISION_API_URL = f"https://vision.googleapis.com/v1/images:annotate?key={API_KEY}"

# 3. 이미지 로드하고 base64 인코딩
def encode_image(image_path):
    with open(image_path, "rb") as image_file:
        content = base64.b64encode(image_file.read()).decode('utf-8')
    return content

# 4. Vision API 요청 보내기
def request_vision_ocr(image_path):
    image_content = encode_image(image_path)
    request_body = {
        "requests": [
            {
                "image": {"content": image_content},
                "features": [{"type": "DOCUMENT_TEXT_DETECTION"}]
            }
        ]
    }
    response = requests.post(VISION_API_URL, json=request_body)
    return response.json()

# 5. 결과 가져오기
image_path = "이미지"
vision_result = request_vision_ocr(image_path)

# 6. OCR 결과 확인
print(vision_result)

# 결과 확인
annotations = vision_result['responses'][0]['textAnnotations']
for ann in annotations[1:]:
    print(ann['description'])
    print(ann['boundingPoly']['vertices'])


# field_template_boxes.json 로딩
with open('./field_template_boxes.json', 'r', encoding='utf-8') as f:
    field_template = json.load(f)

# 결과 초기화
extracted_fields = {field: {"text": "", "confidence": 0.0} for field in field_template.keys()}

# 박스 안에 들어가는지 체크
def is_inside(box, point):
    x_min = min(box['top_left'][0], box['bottom_left'][0])
    x_max = max(box['top_right'][0], box['bottom_right'][0])
    y_min = min(box['top_left'][1], box['top_right'][1])
    y_max = max(box['bottom_left'][1], box['bottom_right'][1])
    x, y = point
    return x_min <= x <= x_max and y_min <= y <= y_max

# OCR 결과로 필드 매칭
for ann in annotations[1:]:  # [0]은 전체 텍스트
    description = ann['description']
    vertices = ann['boundingPoly']['vertices']

    # 중심점 계산
    center_x = int(sum([v['x'] for v in vertices]) / 4)
    center_y = int(sum([v['y'] for v in vertices]) / 4)
    center_point = (center_x, center_y)

    for field_name, field_box in field_template.items():
        if is_inside(field_box, center_point):
            if extracted_fields[field_name]["text"]:
                extracted_fields[field_name]["text"] += " " + description
            else:
                extracted_fields[field_name]["text"] = description
            break

# 최종 결과 출력

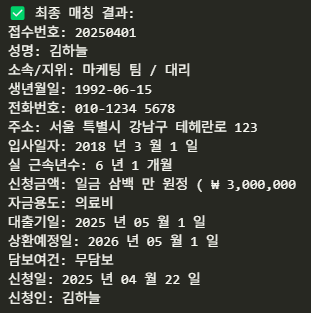

print("\n✅ 최종 매칭 결과:")
for field, info in extracted_fields.items():
    print(f"{field}: {info['text']}")

결과예시

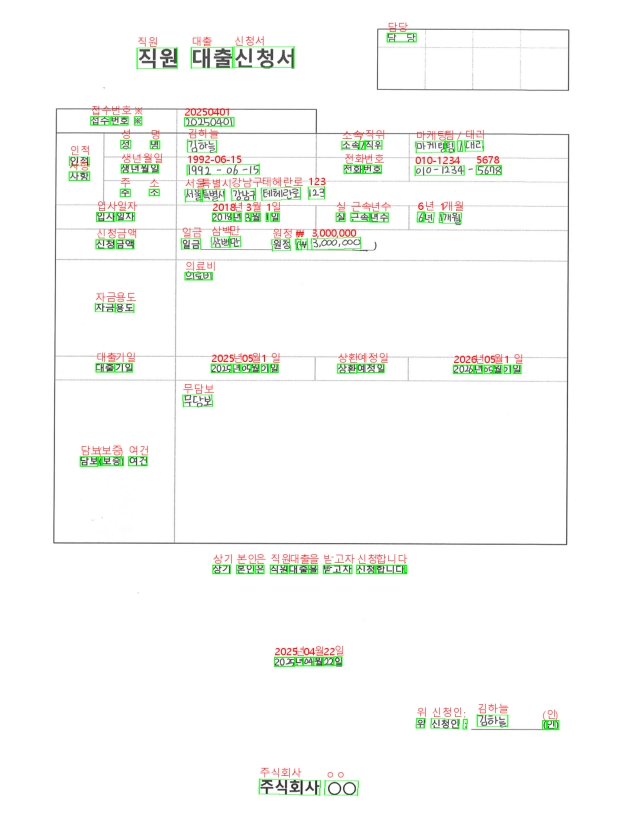

추가로 Google API 가 어느정도 인식했는지를 시각화한 코드 또한 공유한다.

🟪 Google Vision API 박스 영역 시각화

import cv2
import numpy as np
import matplotlib.pyplot as plt
from PIL import Image, ImageDraw, ImageFont

# === 이미지 로드
image = Image.open(image_path).convert('RGB')
draw = ImageDraw.Draw(image)

# 한글 폰트 (필수!)
font_path = "C:/Windows/Fonts/malgun.ttf"
font = ImageFont.truetype(font_path, size=20)

# === Vision OCR 결과를 돌면서 박스 그리기
for ann in annotations[1:]:  # annotations는 vision_result['responses'][0]['textAnnotations']
    vertices = ann['boundingPoly']['vertices']
    text = ann['description']

    # 박스 좌표
    pts = [(v.get('x', 0), v.get('y', 0)) for v in vertices]

    # 박스 그리기
    draw.line(pts + [pts[0]], width=2, fill=(0, 255, 0))

    # 텍스트 쓰기 (박스 왼쪽 위에)
    draw.text((pts[0][0], pts[0][1] - 25), text, font=font, fill=(255, 0, 0))

# === 결과 보여주기
plt.figure(figsize=(12, 12))
plt.imshow(np.array(image))
plt.axis('off')
plt.title("Google Vision OCR")
plt.show()
